컨포컬 센서

컨포컬 센서 소개

초고속, 초정밀 컨포컬 변위센서

1. Z축 분해능 : 0.006μm
2. 스폿 사이즈 : 5.8μm
3. 측정 허용 각도 : ±60°
4. 최대 측정 속도 : 33Khz
5. 로봇용 광케이블 채용

주요 특징

SCI Series

앰프사양
SCI501A : 1채널, Small Spot
SCI501B : 1채널, Wide Spot
SCI502A : 2채널, Small Spot
SCI502B : 2채널, Wide Spot

측정분해능
0.006μm
스폿사이즈
5.8μm
측정허용각도
±60°
최대측정속도
33Khz

3D CAD

SCI00532

최소 측정 두께 : 20μm
소형스폿 : 12μm, 대형스폿 : 25.2μm

광케이블 3m 기본, 브라켓 : SCI-01
측정속도 : 33Khz

측정시작점
25mm
측정거리
0.5mm
분해능
0.006μm
직선성
±0.2μm
측정허용각도
±32°

3D CAD

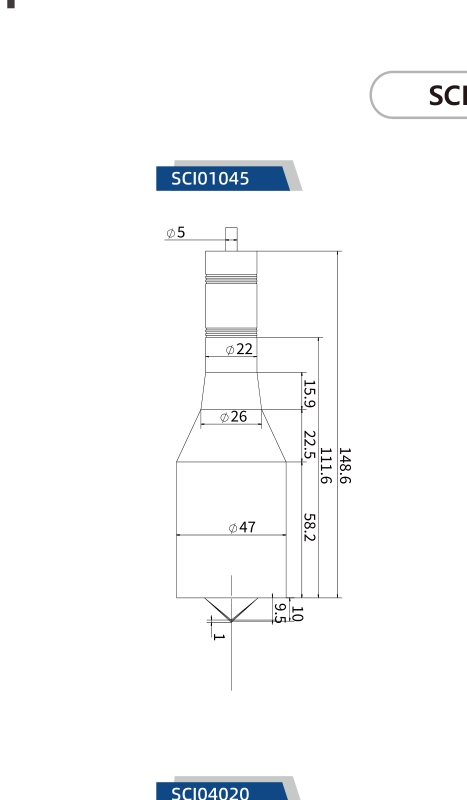

SCI01045

최소 측정 두께 : 30μm
소형스폿 : 7.1μm, 대형스폿 : 14.9μm

광케이블 3m 기본, 브라켓 : SCI-01
측정속도 : 33Khz

측정시작점
10mm
측정거리
1mm
분해능
0.006μm
직선성
±0.2μm
측정허용각도
±45°

3D CAD

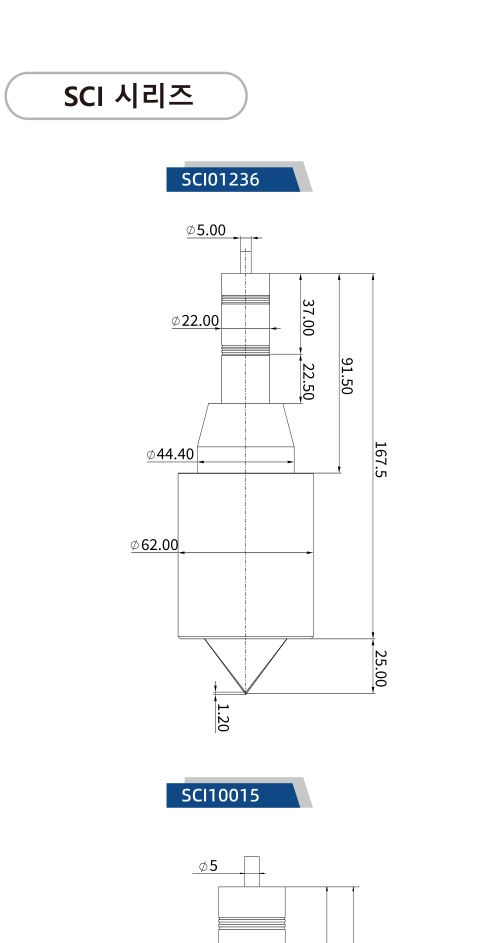

SCI01236

최소 측정 두께 : 35μm
소형스폿 : 55μm, 대형스폿 : 115μm

광케이블 3m 기본, 브라켓 : SCI-01
측정속도 : 33Khz

측정시작점
25mm
측정거리
1.2mm
분해능
0.006μm
직선성
±0.24μm
측정허용각도
±36°

3D CAD

SCI03560

최소 측정 두께 : 150μm
소형스폿 : 5.8μm, 대형스폿 : 12.2μm

광케이블 3m 기본, 브라켓 : SCI-02
측정속도 : 33Khz

측정시작점
12.8mm
측정거리
3.5mm
분해능
0.006μm
직선성
±0.7μm
측정허용각도
±60°

3D CAD

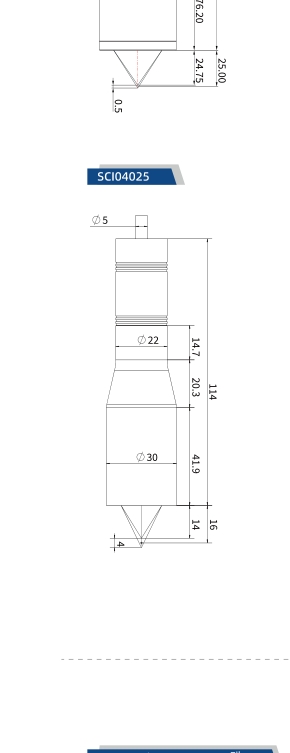

SCI04025

최소 측정 두께 : 130μm
소형스폿 : 12μm, 대형스폿 : 25.2μm

광케이블 3m 기본, 브라켓 : SCI-02
측정속도 : 33Khz

측정시작점
16mm
측정거리
4mm
분해능
0.006μm
직선성
±0.8μm
측정허용각도
±25°

3D CAD

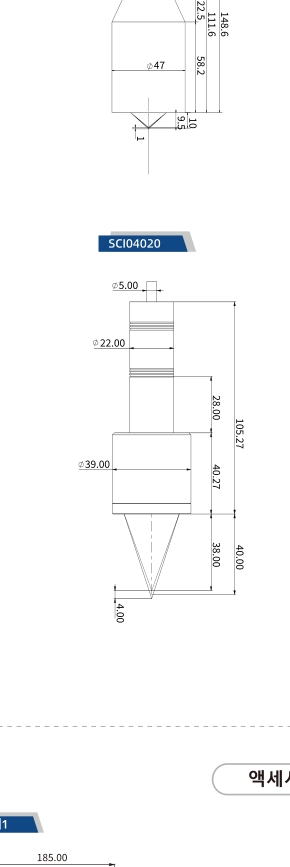

SCI04020

최소 측정 두께 : 130μm
소형스폿 : 16μm, 대형스폿 : 32μm

광케이블 3m 기본, 브라켓 : SCI-02
측정속도 : 33Khz

측정시작점
40mm
측정거리
4mm
분해능
0.006μm
직선성
±0.8μm
측정허용각도
±20°

3D CAD

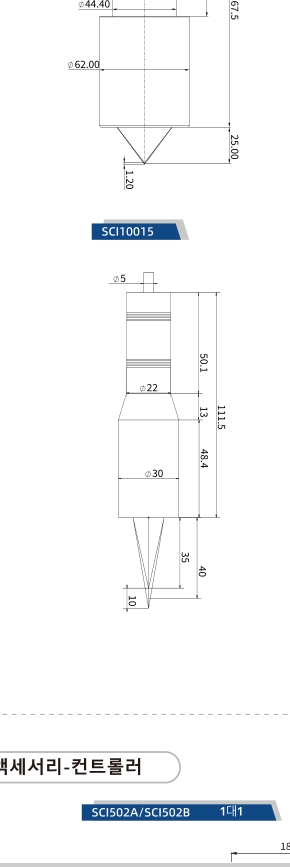

SCI10015

최소 측정 두께 : 300μm
소형스폿 : 19.2μm, 대형스폿 : 40.3μm

광케이블 3m 기본, 브라켓 : SCI-02
측정속도 : 33Khz

측정시작점
40mm
측정거리
10mm
분해능
0.012μm
직선성
±1.6μm
측정허용각도
±15°

3D CAD

SCI20011

최소 측정 두께 : 660μm
소형스폿 : 55μm, 대형스폿 : 115μm

광케이블 3m 기본, 브라켓 : SCI-02
측정속도 : 33Khz

측정시작점
70mm
측정거리
20mm
분해능
0.025μm
직선성
±2.2μm
측정허용각도
±11°

컨포컬 사양서

ADV-12CKS

컨트롤러 (1 채널)

광원
백색 LED
통신
RS-232:115200 bps(max.) Ethernet:100BASE-TX/10BASE-T

컨포컬 사양서

ADV-12CK2

컨트롤러(2 채널)

광원
백색 LED
통신
RS-232:115200 bps(max.) Ethernet:100BASE-TX/10BASE-T

치수도

ACC-008L

측정중심점
40mm
측정거리
±4mm
분해능
0.12μm
직선성
±0.5μm
측정허용각도
±15°

치수도

ACC-011L

크기 : Φ98*266mm

측정중심점
11mm
측정거리
±1.2mm
분해능
0.05μm
직선성
±0.45μm
측정허용각도
±60°

치수도

ACC-016L

측정중심점
16mm
측정거리
±1mm
분해능
0.05μm
직선성
±0.35μm
측정허용각도
±30°

치수도

ACC-018L

크기 : Φ34*75mm

측정중심점
18mm
측정거리
±1mm
분해능
0.05μm
직선성
±0.3μm
측정허용각도
±22°

치수도

ACC-030L

측정중심점
30mm
측정거리
±2mm
분해능
0.07um
직선성
±0.45μm
측정허용각도
±15°

치수도

ACC-033L

크기 : Φ18*55mm

측정중심점
33mm
측정거리
±2mm
분해능
0.2μm
직선성
±2μm
측정허용각도
±7°

치수도

ACC-040L

측정중심점
40mm
측정거리
±4mm
분해능
0.12μm
직선성
±0.5μm
측정허용각도
±15°

치수도

ACC-055L

측정시작점
55mm
측정거리
±3mm
분해능
0.1μm
직선성
±0.65μm
측정허용각도
±11°
